Benzinpumpe

Verfasst am : Sa, 26. Jun 2021, 11:23 Titel:

unter ignition zu finden pos. 24
et nr.: 60039004000 und nicht vergessen pos. 28 auf alle fälle auch tauschen auf neu!!!!!

https://sparepartsfinder.ktm.com/ComponentGroupTemplate/Index/4187?modelidentifi er=1000176239&isEngine=True

ergänzung: passt von allen lc8 motoren 950/990 adv - sd;

Verfasst am : So, 27. Jun 2021, 20:36 Titel:

Servus,
prüf auch mal die Hauptsicherung am Starterrelais.

Verfasst am : Sa, 3. Jul 2021, 10:25 Titel:

Ausser Spesen (350€) nix gewesen...

Stinkt nicht, ist nicht verschlammt, kommt in den Fundus.

Aber schlauer bin ich nicht, ist wie vorher,
Zündung ein, kein Licht im Cockpit, nichts nada.
Am Starter Relais liegt Spannung an,
Sicherung habe ich mehrfach ausgeläutet,
Batterie hat in einer Woche ca. 0.04 Volt verloren.
Das ist ein Masse Problem, aber wo suchen?

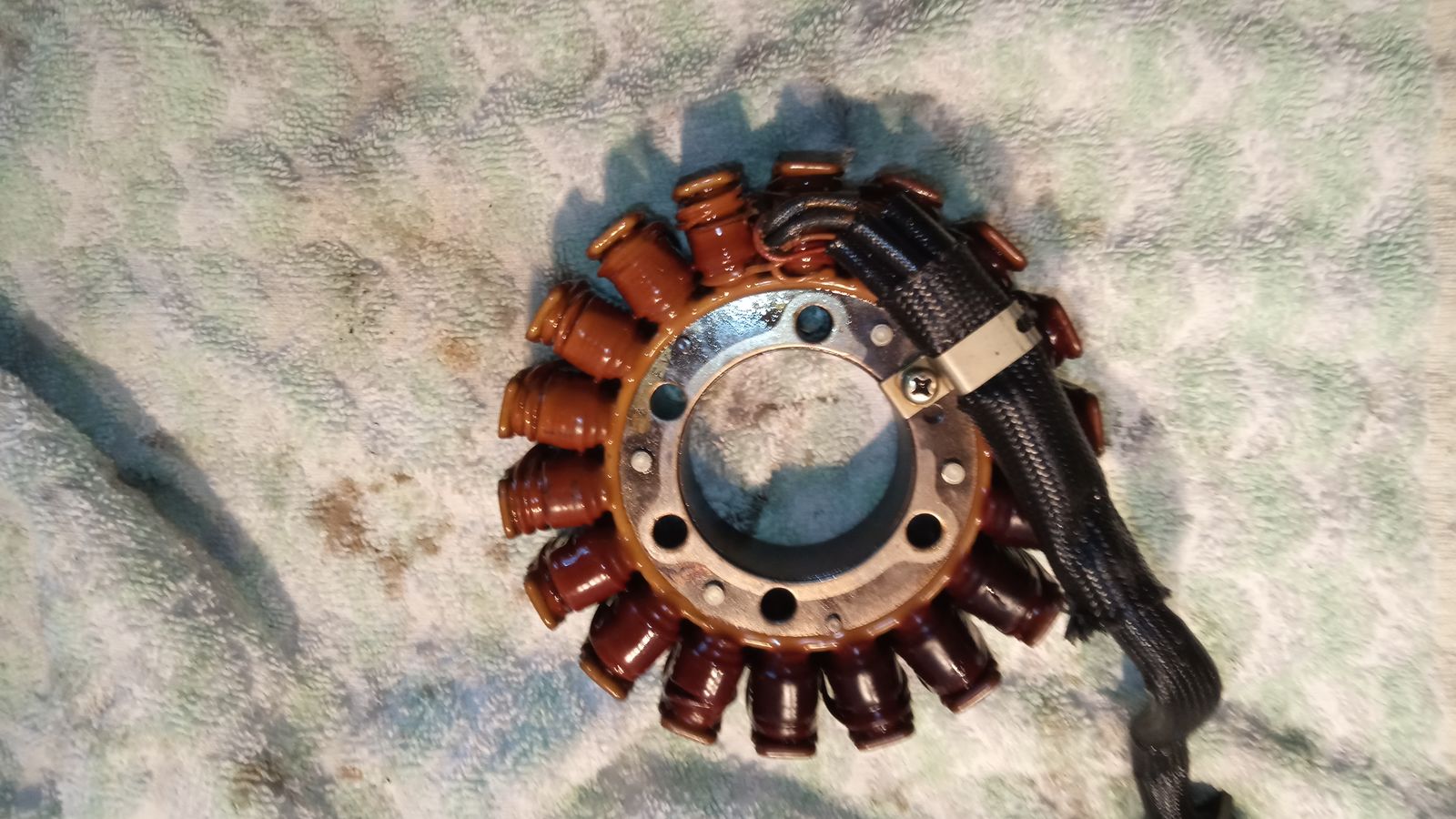

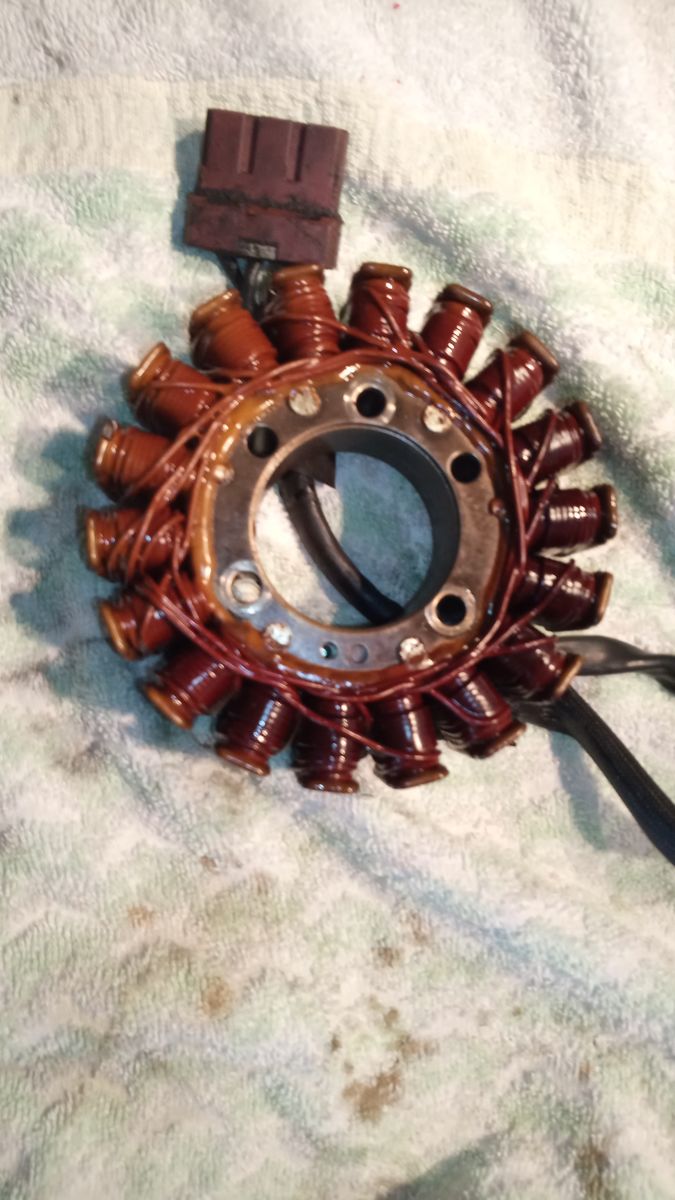

Nachtrag: Der alte Strator hat Durchgang
auf dem mittleren Pin, das dürfte wohl nicht
sein? Lässt sich daraus eine Quelle ablesen?

Verfasst am : Sa, 3. Jul 2021, 11:34 Titel:

Es gibt im Kabelbaum eine plus-Kabelverbindung da wurden die Kabel zum Zündschloss verdrillt und dann verlötet um den Querschnitt zu erhöhen. Die waren bei mir mal abgefault wegen Wassereinbruch. Genauso ist eine verdrillte Masseverbindung in der Gegend vom Heckrahmen. Dort wurden die Kabel verdrillt und verlötet. Und eins war angefault. Habe ich aber erstgesehen, nachdem ich es frei gelegt hatte.

Verfasst am : Sa, 3. Jul 2021, 11:37 Titel:

Danke, Scott-y

Verfasst am : So, 4. Jul 2021, 15:08 Titel:

Hallo Bruggma,
- Der Stator soll, wenn Du jede der 3 Leitungen gegeneinander auf Widerstand prüfst, maximal 1 Ohm zeigen. Du hast zwar von mV geschrieben, ich nehme aber stark an, daß Du Ohm gemessen hast?! Dann hast Du tatsächlich zwischen 0,14 und 0,17 Ohm gemessen, was i.O. wäre.
- Weiters: es geht hier die Dauerstromseite und die Zündstromseite zu sehr durcheinander! Der Regler hängt an Dauerstrom, das Startrelais hängt an Dauerstrom. Daß beim Einschalten der Zündung die Beleuchtung des Multifunktionsinstruments flackert oder erst garnicht angeht, ist für mich ein Hinweis, den Fehler in erster Linie auf der Zündstromseite zu suchen. Den Abzweig am Startrelais (die dünne Lasche) zum Bordnetz sowie die Hauptsicherung und deren Kontakte hast Du wohl geprüft, das setze ich jetzt voraus!
Ich vermute den Fehler demnach irgendwo ab Startrelais/Hauptsicherung über die rot-weiße Leitung zum Zündschloß, weiter durch das Zündschloß, und von dort heraus über 3 Leitungen zu diversen Verbrauchern/Schaltern. Z.B. über rot zur Sicherung Nr.6/10A (von links her gezählt, "horn/brakelight/speedo"), von dort weiter auf gelb-blau zum Multifunktionsinstrument als dessen Zündstromversorgung, aber auch mit Abzweigen zu Hupe, Blinkerelais, Speedsensor und Bremslichtschalter. Dann aber auch über orange aus dem Zündschloß heraus, zur Sicherung Nr.8/10A "ignition", und weiter zu Start/Stop, bzw. über einen Abzweig zur Sicherung Nr.4 "fuel pump" und weiter eben zur Benzinpumpe.
Langer Rede kurzer Sinn: wenn ich auf der Zündstromseite suche und sehe, daß weder die Instrumentenbeleuchtung beim Einschalten der Zündung angeht noch die Benzinpumpe anläuft, also mindestens 2 wenn nicht 3 Sicherungen involviert sind, dann spricht vieles für einen Fehler vom Zündschloß ausgehend. Die Leitungen hast Du von außen sichtgeprüft. Ich tippe mal darauf, daß die unterm Zündschloß sitzende elektrische Schalteinheit defekt ist. Die verschleißt halt auch mit der Zeit, was vom Wackler (eventuell in Zusammenhang mit Vibrationen während der Fahrt auftretend) über Übergangswiderstände (Flackern der Instrumentenbeleuchtung) bis hin zum Funktionsausfall entsprechende Symptome nach sich zieht.
Ich erinnere mich, daß wir hier schonmal diesen Fall hatten, und jemand das Elektrikteil zerlegt hat, finde aber den Thread nicht. Bin mir aber recht sicher, daß man den Elektrikteil des Zündschlosses demontiert bekommt.
Hakim

Verfasst am : So, 4. Jul 2021, 16:06 Titel:

Hallo Hakim

Ich habe Ohm gemessen, die Anzeige ist mV.

Das Zündschloss habe ich durchgemessen, ich
kann keine Stellung finden in der ich Durchgang
habe, Zündung ein.
Dann bin ich dem orangen nachgegangen, der
ja die Spannung bei offener Zündung übernehmen
müsste. Da habe ich bei getrenntem Stecker
zum Zündschloss +/- 1.6 Volt gefunden.
Diese kommen vom rot/weissen Kabel vom
Regler. Du schreibst "Der Regler hängt an Dauerstrom".
Das bedeutet doch dass der Regler auch einen Schuss
hat und Durchgang macht?
Wie kann ich das prüfen, oder war das die Prüfung?

Verfasst am : So, 4. Jul 2021, 17:18 Titel:

Verfasst am : Sa, 10. Jul 2021, 9:45 Titel:

Verfasst am : So, 11. Jul 2021, 6:13 Titel:

Hallo Peter,
in meinem Schaltplan sind die zündschloßseitigen Leitungsfarben (Zündschloß bis Steckverbindung) nicht angegeben. Ich kann hier nur sehen, daß an der Steckverbindung von der Hauptsicherung her ankommend rot-weiß via Zündschloß auf die 3 abgehenden Leitungen orange, gelb-rot und rot geschaltet werden. Entsprechend mußt Du bei einem intakten, auf ON gedrehtem Zündschloß hier 3x Durchgang finden.
Um offen zu sprechen: Deine Bemühungen, den bzw. die Fehler zu finden, sind aller Ehren wert. Aber mir fällt es nicht immer leicht, Deinem diagnostischen Vorgehen zu folgen und Deine Beschreibungen zu verstehen. Ich stoße offenbar an meine Grenzen in Bezug auf das, was mit einer Fernberatung machbar ist. Ich denke deshalb, Du wärst am Besten beraten, vor Ort einen erfahrenen Schrauber hinzuzuziehen, der anhand des Schaltplans Deine 950er systematisch durchcheckt.
Hakim

Verfasst am : So, 11. Jul 2021, 11:14 Titel:

Danke Hakim für Deine bisherigen Bemühungen.
Seit so vieles über Masse gesteuert wird, ist
halt Vieles schwieriger.
Gerne respektiere ich Deinen Wunsch.

Verfasst am : Mi, 18. Aug 2021, 11:41 Titel:

Ich habe 2 weiter Baustellen geschlossen, CB 550 verkauft,
VF 750 bereit zur Prüfung.

Zurück zum Tread:
Rep. Handbuch Seite 112:
Stichwort Zündsystem, ich denke das hätte man wissen
müssen, dass das Zündschloss aus 2003 nicht Verbraucher
sondern die ECU steuert, "mitdenken" könnte helfen.

Der Fehler liegt eindeutig beim Kabel zur Benzinpumpe.
Die Originale zieht einmal an und hängt dann, die Repro
schiesst die Sicherung.

Braucht jemand ein neues Zündschloss oder einen Strator,
ca. 500€ liegen hier, dank "sachdienlicher" Hinweise.

Ich bin etwas ...

Verfasst am : Sa, 4. Sep 2021, 14:58 Titel:

So, sie läuft wieder ...

Es ist nicht so, wie immer wieder behaubtet, die
Benzinpumpe klakert nicht bei jedem Zündungs Ein,
sonder nur 2 - 3 mal. Danach bleibt sie stummt,
und funktioniert trotzdem.

Die Ausschläge im Cockbit deuten wohl auf einen
allgemeinen Kurzschluss hin. Bei mir war es wohl die
Benzinpunmpe, die trotzt optisch mangelfrei, einen
Kurzschluss erzeugt hat.

Gemessen habe ich, bei Zündung ein, 0.4 Volt auf
der Minus Seite.

Also, bevor Du dich von iregend welchen Spezialisten
ins Bockshorn treiben lässt, versuche das Ausschluss
Prinzip . . .

Ich würde heute, die Benzinpumpe einfach vom
Strom trennen, den Motor aus der Flasche mit
Benzin versorgen, dann hätte man alles in kürze.

Viel Erfolg

Verfasst am : Sa, 11. Sep 2021, 7:24 Titel:

Ich habe zwar kein flackern im Cockpit aber irgendetwas stimmt mit meiner Benzinzufuhr auch nicht.
Zündung an, Pumpe hört man klacken. Ich kann die @ dann 10 Minuten im Stand laufen lassen (Ölwechsel) - ohne Problem.
Dann bei der Probefahrt fehlt nach ca. 1 km der Sprit in den Vergasern.
Karre geht aus.
Das Problem kam vor ca. einem halben Jahr schleichend. Zuerst ist mir die @ während einer Tour ein paar mal ausgegangen. Ein paar Minuten warten und sie läuft wieder.
Dann vorsorglich die Pumpe gegen eine neue ausgetauscht. Funktionierte dann ein, zwei Touren ohne Probleme. Dann wieder während der Fahrt kein Sprit in den Vergasern.
Zu Hause dann den rechten Tank zugesperrt, linken Tank bis auf ca. 3 Liter abgelassen. Läuft (um das Schwerkraftprinzip auszuschließen)
Relais am Cockpit schaltet auch.
Heute werde ich mal mit einer "fliegende Leitung" die Pumpe in Betrieb nehmen (wenn dies möglich ist um einen Kabelbruch auszuschließen)
Vielleicht hat jemand noch eine andere Idee.
Ach ja, die Pumpe kommt vom freundlichen Chinesen. Die zuvor ausgetauschte Pumpe ebenfalls und hat 2 Jahre ihre Dienste geleistet (vielleicht war sie gar nicht defekt)
