CAN BUS Fehler

Anmeldungsdatum: 24.03.2003

Ich bin jetzt da, wo ich nie hin wollte . . .

Den Benzinpumpenstecker habe ich repariert und
die Kabelschwänzchen mit einer Lysterklemme prov.
mit dem original Kabel verbunden.

Zündung an, die Benzinpumpe müsste rattern,
macht sie aber nicht und im Display erscheint:
Allgemeiner Fehler.
OK, Kabel verdreht angeschlossen, geändert,
Benzinpumpe rattert nicht, Allgemeiner Fehler.

TuneEcu angeschlossen, CAN BUS Fehler.

Dann habe ich mich mit Google an die Fehlersuche gemacht:

Da stellen sich nun ein paar Fragen, da die ZFE
(Steuergerät für Zentrale-Fahrzeug-Elektronik)
offensichtlich gemerkt hat, dass die Verbindung
zur Benzinpumpe unterbrochen war.

1. Gibt es für die 1190er eine Reparatur Anleitung?
2. Wenn ja wo, Werkstatthandbuch habe ich
3. Wie resetet man die ZFE
4. Wie resetet man die Anzeige Allgemeiner Fehler
5. Kann man die Benzinpumpe so testen, es fehlen
ja auch z.B. die Blinker (Can Bus)

Ich bin für jeden Tipp dankbar

Verfasst am : Do, 3. März 2022, 15:13 Titel:

Bist du dir sicher, dass du den Stecker für die Benzinpumpe repariert hast? Der hat meines Erachtens nämlich drei Pins und sitzt in Fahrtrichtung unter dem Tank links. Hat ein weißes Gehäuse.

Verfasst am : Fr, 4. März 2022, 5:37 Titel:

Verfasst am : Fr, 4. März 2022, 11:55 Titel:

Mit TuneECU konnte ich den Fehler im Speicher zurück
setzen, in der Anzeige steht er noch. Ich werde jetzt
nochmals die Batterie abhängen, mal sehen ob der
Allgemeine Fehler wieder kommt.

Im Advrider Forum wird die selbe Fehlermeldung
beschrieben, mit dem selben Auslöser:

https://www.advrider.com/f/threads/1190-general-failure-warning.1409776/

Zusammenfassung:
Definitely the case with the horn when the wire breaks off.

Google Übersetzer:
Bei der Hupe ist das definitiv der Fall, wenn der Draht abreißt.

Abgerissen ist der Draht ja auch bei mir. Vielleicht
löst sich das Problem beim Fahren . . .

Verfasst am : Fr, 4. März 2022, 12:33 Titel:

Hatten letztes Jahr nach durchgewichster Hauptsicherung (Fehler behoben) diverse Fehlermeldungen in der Anzeige der 1190 meines Bruders.
Batterie abklemmen,Käffchen und Kippe,Batterie wieder ran und mehrmals nacheinander Zündung an/aus - an/aus - an/aus...
Hat funktioniert,Fehler wech und seitdem Ruhe.
Evtl. funzt das auch bei Dir. gruebel

Verfasst am : Sa, 5. März 2022, 5:49 Titel:

Verfasst am : So, 6. März 2022, 19:02 Titel:

Im Schaltplan sind 2 Kabel gezeichnet.
Von dem 3 poligen Stecker sind Motorradseitig auch nur 2 Pins belegt. Während auf der Seite der Benzinpumpe alle 3 Pins belgt sind. Und die Benzinpumpe sitzt in Fahrtrichtung links. Richtung Motor/Kühler ist dann die Steckverbindung. Kabelfarben Schaltplan Motorrad habe ich jetzt nicht verglichen.

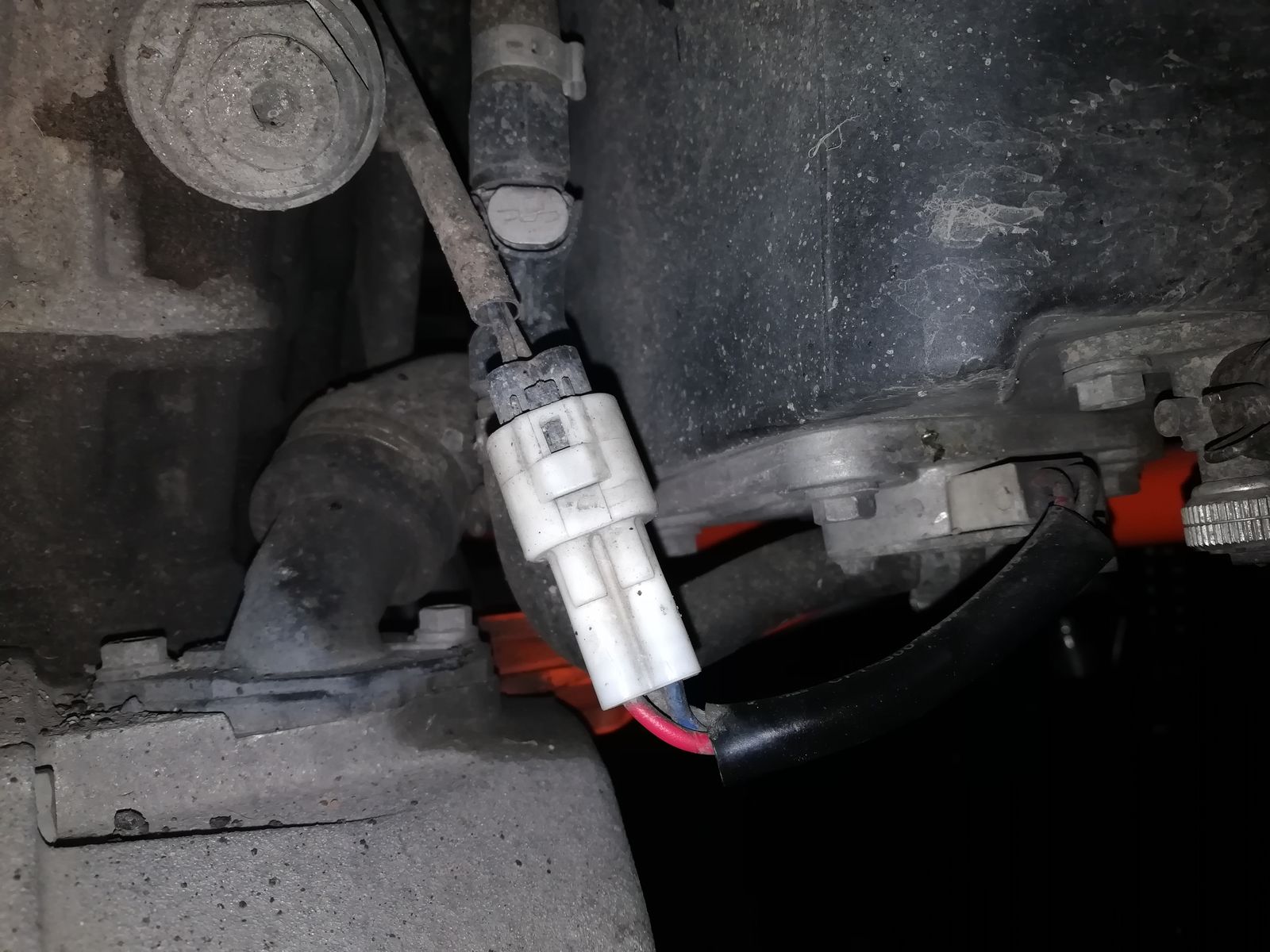

Habe mal ein Foto davon gemacht.

Verfasst am : So, 6. März 2022, 21:38 Titel:

ich weiss es nicht mehr so genau aber die 1190ger haben da vorne leider zwei stecker verbindungen die exakt die gleichen stecker haben ergo daher auch leicht vertauscht werden können; da sie ja passen; meine aber dass da die farbe entscheident ist; such mal das andere pärchen!

Verfasst am : Mo, 7. März 2022, 5:47 Titel:

Verfasst am : Mo, 7. März 2022, 11:22 Titel:

Im Hintergrund der Steckverbindung ist der Kraftstoffanschluss zu sehen. Da kommt man eigentlich hin ohne irgendwelche Demontage arbeiten.

Der O-Ring quillt mit der Zeit auf. Habe den an einer 990 Adventure neu gemacht. Ich war erstaunt wie leicht dieser wieder zusammen geht. Vorher war schon etwas Kraft nötig.
Es ist die gleiche Steckverbindung.

Verfasst am : Di, 15. März 2022, 5:59 Titel:

So, Schlauch und Kabel gesteckt. Musste mich neben
das Motorrad legen, da die Bühne besetzt ist.

Und der "allgemein Fehler" ist weg, beschreibe ich
aber im anderen Tread.

Verfasst am : Di, 15. März 2022, 6:14 Titel:

Verfasst am : Di, 15. März 2022, 10:45 Titel:

Also Peter, als alter Fuchs solltest doch wissen warum die Anzeige "Allgemeiner Fehler" erscheint nicken

. Das kommt daher, dass man nicht schon um 5h morgens postet, diesen groben Fehler hat sogar die Elektronik der KTM erkannt

Möglich wäre aber auch, dass mitten in der Nacht schnarch

die Elektronen in den Kabeln noch keine Lust hatten sich zu bewegen. Deswegen hat es eine Weile gedauert bis sie die Anzeige geändert haben nicken

.

Jm2p

Verfasst am : Mi, 16. März 2022, 7:55 Titel:

Mein Leiden nennt sich "pre senile Bettflucht", dass
kennt man aber in der anderen Richtung auch.

Verfasst am : So, 27. Aug 2023, 17:10 Titel:

Moinsen, wie bekommt ihr diesen Stecker vernünftig
auseinander. Bin heute verzweifelt. Er lässt sich einfach nicht
mehr auseinanderziehen. Nase habe ich natürlich gedrückt und
vorher leicht mit Multiöl benetzt.
Hatte ihn das letzte mal bei 65000km auseinander. Jetzt 88100 und
er bewegt sich null wacko

Gruß Andreas
