Einspritzventil lokaliseren / Fotos

Anmeldungsdatum: 09.11.2014

Hallo zusammen

Ich möchte gerne für ein späteres Projekt die Öffnungszeiten der Einspritzventile mit meinem Oszilloskop messen.
Dafür müsste ich aber an die Einspritzventile kommen. Deshalb die Frage:
Hat jemand von euch Fotos und/oder eine Anleitung, wie ich mich zu den Einpsritzventilen vorarbeiten kann?
Ich vermute, dass sie unter dem Luftfilter, bei den Trichtern liegen? Sprich Luftfilter runter?

Wie gesagt, Fotos/Anleitungen wären sehr erwünscht =)

liebe Grüsse
Thor_

Anmeldungsdatum: 06.08.2013

Moin,
anbei zwei Fotos Very Happy

Verfasst am : Fr, 18. Sep 2015, 21:41 Titel:

Hi Klas

Vielen Dank für die Bilder Smile

Bei meinem Projekt muss ich eine kleine Spule um das Kabel legen, welche das Einspitzventil öffnet / schliesst.
Ist das der Stecker, welcher sich in deinem Bild so "entgegenreckt?"

Lg
Thor_

Edit: das Projekt ist noch immer aktuell, ich wurde aber von anderen Sachen aufgehalten Wink

Verfasst am : Fr, 18. Sep 2015, 21:44 Titel:

Nein auf der anderen Seite der schwarze Kontakt Wink

Verfasst am : Fr, 18. Sep 2015, 23:09 Titel:

Hmmmm, der schwarze Kontakt
Muss mal mein Moped auseinander nehmen, sehe da keinen schwarzen Kontakt Wink

Das Projekt sieht übrigens momentan nach einem raspberry pi mit 7" monitor aus

Verfasst am : Sa, 19. Sep 2015, 18:53 Titel:

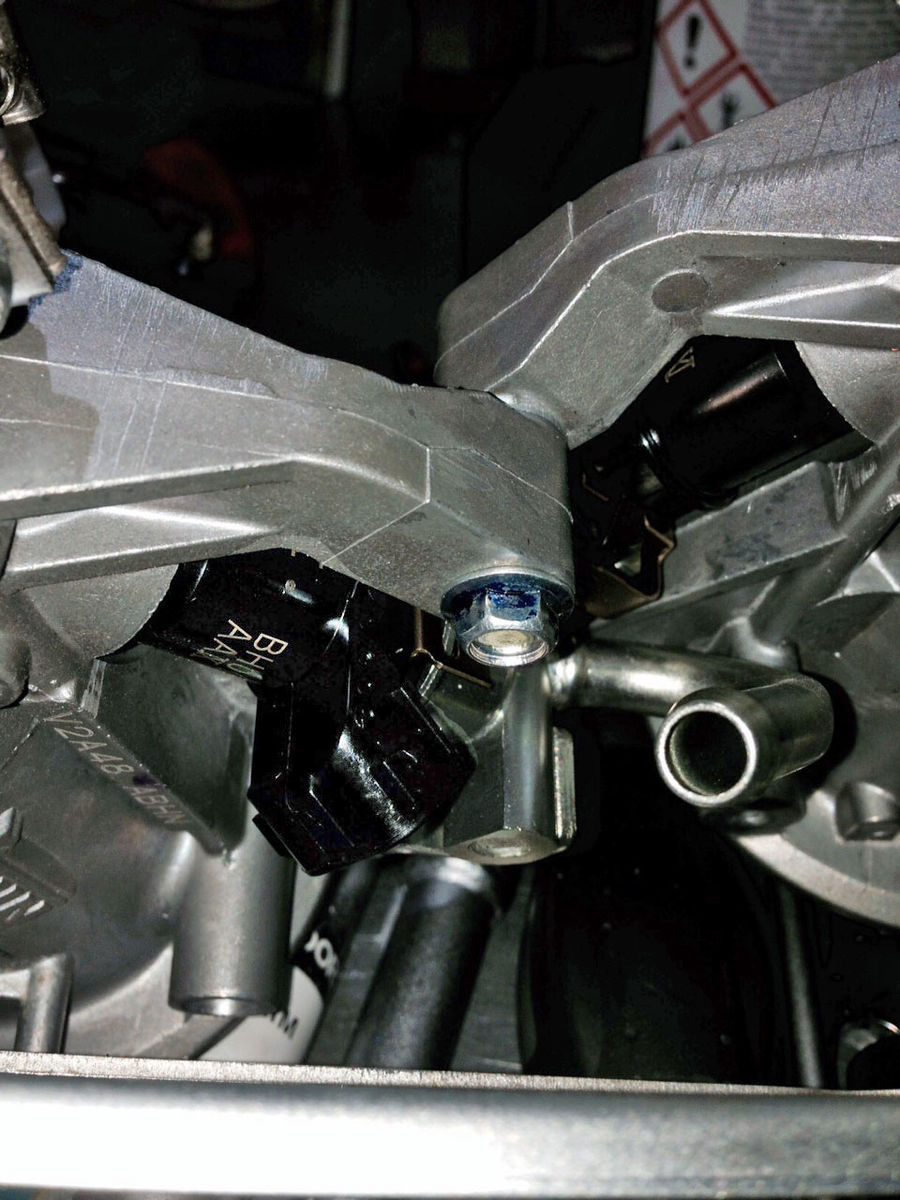

hier mal handy bilder auf die schnelle ;-)
